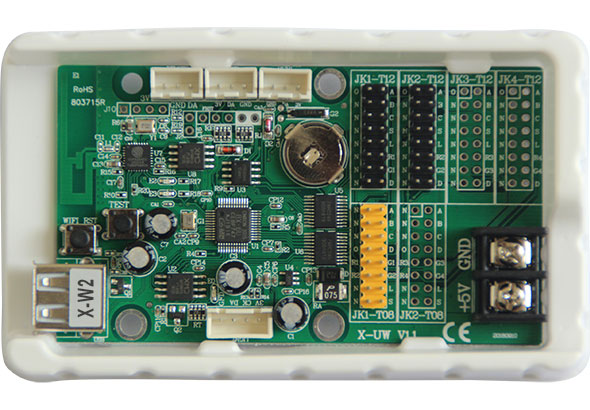

X-W2是單核無線wifi控制器X-W系列產品之一，具有產品集成度高、信號靈敏度高、數據傳輸速度快、便于結構安裝和使用維護等特點。產品因使用簡單、操作便捷、穩定可靠而得到市場廣泛應用。
板載內置天線，推薦無遮擋傳輸距離≤20M；
板載USB接口，U盤傳輸距離≤15米；
顯示內容可通過PC或手機編輯上傳LED顯示屏。
掃一掃，“購”驚喜
X-W2是單核無線wifi控制器X-W系列產品之一，具有產品集成度高、信號靈敏度高、數據傳輸速度快、便于結構安裝和使用維護等特點。產品因使用簡單、操作便捷、穩定可靠而得到市場廣泛應用。
板載內置天線，推薦無遮擋傳輸距離≤20M；
板載USB接口，U盤傳輸距離≤15米；
顯示內容可通過PC或手機編輯上傳LED顯示屏。
訂單熱線：
0512-36912677/88/99五代產品定義LED雙基色控制器
五代產品系列齊全，功能完善，基本滿足單雙色LED顯示屏的應用需求。
五代產品自2012年投放市場，各項關鍵技術和綜合性能始終領跑行業，奠定了仰邦科技在單雙色LED控制器領域的行業位置。
五代產品開創了單雙色LED控制器的產品分類和功能定義。
五代產品突出特點：
1. 強大
⑴ 軟件功能強大，簡單易用
⑵ 顯示亮度高，控制面積大，通訊速度快
⑶ 刷新率高，畫面穩定，移動平滑；
⑷ 多區域聯動精確調度算法
⑸ 支持底層軟件在線升級
⑹ 五代產品全系列支持溫度、溫濕度傳感器；支持紅外遙控器、按鍵點播節目；BX-5E系列支持多種噪聲傳感器
⑺ 八大技術：區域邊框、文字動畫、炫動背景、紅外遙控、斷點續傳、超大帶載、全彩灰度、無線集成
⑻ BX-5E系列畫面移動平滑，支持超長、超高和超大帶載
⑼ BX-5K系列開放通訊協議，專用于工業現場、設備配套、車載顯示、智能站牌和集群顯示系統等領域的二次開發
⑽ 全能編輯器便捷支持蒙古文、希伯來文、阿拉伯文等任意排版規則，輕松實現橫屏豎排
2. 穩定
⑴ 抗惡劣環境。3.5V-5.5V寬電壓工作； -40℃～80℃環境溫度下穩定工作
⑵ 串口抗靜電設計，通訊更加穩定
⑶ BX-5M/5E系列支持服務器模式和互聯網傳輸，對復雜網絡環境適配性極強；長期不掉電穩定通訊
⑷ U盤超強識讀，長線驅動能力極強
⑸ wifi板載天線信號強，通訊速度快
⑹ 采用塑殼托架包裝，阻燃、環保、防靜電、耐高溫，直接上屏
五代產品以核心科技奠定了大型LED集群顯示系統和定制開發項目上的優勢地位！
五代產品款款經典。從設計到制造，精益求精，細節之處盡現品質。任何一款BX五代產品在行業同類產品中都是姣姣者。
五代產品以其優秀品質和卓越性能彰顯了仰邦科技“激情 創新 定義完美顯示”的產品理念！
| 技術參數 | |
|---|---|
| 產品狀態 | 2018年9月投放市場，批量現貨供應 |
| 控制點數 |
單色32K點：2048*16、1024*32 |
| 存儲容量 | 2MByte |
| 軟件功能 | |
|---|---|
| 軟件功能 | 分組集群管理/多節目編輯/多區域顯示/多種語言版本 |
| 節目數量 | 支持128個節目 |
| 區域數量 | 每個節目最多可劃分8個區域 |
| 區域類型 | 天氣區、圖文區、字幕區、動畫區、農歷區、時間區、模擬表盤區、正負計時區、傳感器區 |
| 邊框顯示 | 節目炫彩邊框、區域炫彩邊框 |
| 時鐘顯示 | 農歷、模擬表盤、中英文時鐘、正負計時 (均支持多組顯示) |
| 模組兼容性 | |
|---|---|
| 適配模組 | 各種規格的單色、雙基色LED顯示模組 |
| 列驅動IC | 支持74HC595、常規恒流芯片、SM16188 |
| 行譯碼IC | 支持74HC138行譯碼和無譯碼模組 |
| 掃描類型 | 支持靜態、1/2、1/4、1/8、1/16掃描，支持8列折行數據排列 |
| 板載接口 | |
|---|---|
| 顯示接口 | 1組T08+2組T12 |
| 通訊接口 | 無線wifi+U盤下載 |
| 傳感器接口 | 板載標配紅外遙控頭3芯座、溫度傳感器3芯座、溫濕度傳感器3芯座、亮度傳感器4芯座 |
| 重要功能 | |
|---|---|
| 遙控器功能 | 支持節目選擇、畫面鎖定、亮度調整、開關機、屏幕測試 |
| 傳感器功能 | 支持溫度、溫濕度、亮度傳感器 |
| 亮度調節功能 | 16級亮度，支持手工調亮、分時調亮、自動調亮三種模式 |
| 遠程開關功能 | 支持定時自動開關機、軟件開關機、遙控開關機 |
| 天氣預報功能 | 支持國內國外天氣預報 |
| 節目群發功能 | 支持節目自適應 |
| 屏參速配功能 | 支持屏幕配置參數的保存與回讀 |
| 任意排版功能 | 全能編輯器便捷支持蒙古文、希伯來文、阿拉伯文等任意排版規則，輕松實現橫屏豎排 |
| 無線通訊 | |
|---|---|
| 通訊協議 | 數據無線透明傳輸； 支持TCP/IP/UDP網絡協議棧； 支持路由/橋接模式網絡構架； 支持802.11b/g/n無線標準； 支持心跳信號，wifi連接指示； |
| 傳輸距離 | ≤25M （實際應用LED控制器安裝在屏體內，建議傳輸距離≤15米） |
| 無線標準 | 802.11 b/g/n |
| 工作頻段 | 2.412GHz-2.484GHz |
| 配置天線 | 板載內置天線 |
| 系統升級和維護 | |
|---|---|
| 固件升級功能 | 支持底層軟件在線升級，極大方便了系統開發、維護和功能升級， 為客戶有效節約成本，降低項目風險； |
| 電氣參數 | |
|---|---|
| 工作電壓 | 5V（3.5V～5.5V寬工作電壓） |
| 最大功率 | ≤2W |
| 工作溫度 | -40℃～80℃ |
| 配套軟件 | |
|---|---|
| PC編輯軟件 | LedshowTW圖文編輯軟件 |
| 手機APP軟件 | Ledshow 手機APP |
| 文件名稱 | 技術說明 | 下載次數 | 下載 | 網盤下載 |
|---|---|---|---|---|
|
底層軟件升級程序 X-W系列
版本號：V20230610 |
14502 | |||
|
X-W系列 規格書
版本號：20200114 |
百度網盤提取碼：6666
|
8333 |
