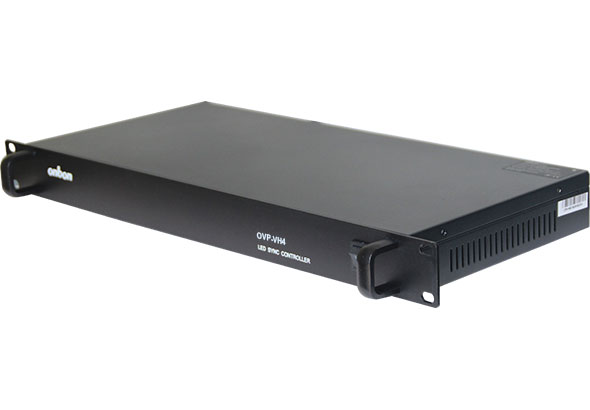

OVP-VH4是一款4千兆網口外置發送器，最大帶載262萬像素。等同于2張發送卡級聯，還省去DVI分線器，性價比極高。
支持自定義分辨率
帶載面積靈活，最大寬度3840點，最大高度3840點
支持網口之間熱備份
支持發送器之間熱備份
掃一掃，“購”驚喜
OVP-VH4是一款4千兆網口外置發送器，最大帶載262萬像素。等同于2張發送卡級聯，還省去DVI分線器，性價比極高。
支持自定義分辨率
帶載面積靈活，最大寬度3840點，最大高度3840點
支持網口之間熱備份
支持發送器之間熱備份
訂單熱線：
0512-36912677/88/99
結構美觀，安裝便捷；
等同于2張發送卡級聯，還省去DVI分線器，性價比極高；
4網口最大帶載262萬像素輸出，單個網口最大帶載65萬像素點；
配備VSM擴展槽，添加一張BX-VSM發送卡，可升級到6千兆口；
帶載面積靈活，最大寬度3840點，最大高度3840點，應用范圍極廣；
網口之間支持顯示內容熱備份，發送器之間可相互支持熱備份；

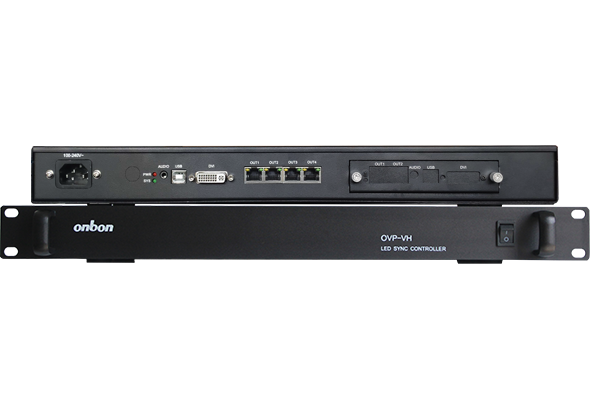

接口豐富：1路DVI接口、1路音頻信號輸入接口、USB接口；
用戶至上，體驗為王，傻瓜操作，無需培訓；
支持底層固件在線升級，極大方便了系統開發、維護和功能升級。
| 技術指標 | |
|---|---|
| 產品狀態 | 2018年9月批量下線 |
| 控制點數 | 最大帶載≤262萬像素@60Hz； 最大寬度3840點，最大高度3840點（最小控制點數32x32） |
| 灰度等級 | ≤65536級 |
| 通信傳輸 | |
|---|---|
| 接收設備 | 支持BX-V全系列接收卡和BX-VMF多功能卡 |
| 通信距離 | 超五類網線≤140M，六類網線≤170M 光纖線：單模收發器≤20KM，多模收發器≤550M。（利用中繼器無限延長） |
| 傳輸設備 | 支持千兆交換機、千兆光纖收發器和千兆光纖交換機 |
| 視頻源輸入 | |
|---|---|
| 視頻輸入接口 | DVI VESA標準 |
| 輸入分辨率 | 支持任意輸入分辨率 |
| 視頻源幀率 | 標準60Hz，可自動適應幀率 |
| 音頻輸入接口 | |
|---|---|
| AUDIO_IN | 3.5mm模擬音頻輸入接口 |
| 千兆網口輸出 | |
|---|---|
| 網口數量 | 4個千兆網口 |
| 網口帶載指標 | 最大帶載262萬像素輸出，單個網口最大帶載65萬像素點 |
| 網口拼接 | 4個千兆網口輸出，支持上下、左右任意拼接 |
| 數據傳輸格式 | 按照千兆網絡的幀格式，并附加CRC校驗 |
| 控制接口 | |
|---|---|
| COM | USB控制接口 |
| 重要功能 | |
|---|---|
| 參數配置功能 | 通過USB接口線，實現發送控制器參數配置 |
| 實時參數調整 | 支持 |
| 亮度色溫調整 | 支持 |
| 智能偵測系統 | 支持DVI視頻接口信息檢測 |
| 板載實時時鐘 | 支持 |
| 多屏設置功能 | 支持同時控制不同規格的多個顯示屏 |
| 后臺播放功能 | 支持（擴展模式） |
| 音頻傳輸功能 | 支持 |
| 網絡誤碼監測 | 監測發送控制器與接收卡、接收卡與接收卡之間的通訊誤碼率以及通訊故障診斷 |
| 系統升級和維護 | |
|---|---|
| 配置文件回讀 | 支持回讀發送控制器存儲的配置信息，支持回讀發送控制器的固件程序版本 |
| 固件在線升級 |
支持底層固件在線升級，極大方便了系統開發、維護和功能升級， 為客戶有效節約成本，降低項目風險 |
| 整機規范 | |
|---|---|
| 輸入電壓 | 100-240V~50/60Hz |
| 額定功率 | ≤35W |
| 操控方式 | LedshowTV演播器軟件 |
| 裝箱配件 |
3Pin主機電源線1.5M*1, USB-A-B線1.5M*1, DVI雙磁環編織線(18+1) 1.5M*1 |
| 機箱 | 金剛黑 鋁面板 1U標準工業機箱 |
| 尺寸 | 482.6mm×230mm×44mm |
| 重量 | ≤3.5KG |
|
環境適應性 |
|
|---|---|
| 工作溫度 |
-30℃～70℃ |
| 環境濕度 |
15%～85% |
|
電磁兼容性 |
|
|---|---|
| 無線電騷擾和抗擾度 |
對OVP設備的電源端口、HDMI接口、DVI接口、VGA接口、CV接口進行無線電騷擾檢測。 符合《GB /T13837-2012聲音和電視廣播接收機及有關設備無線電騷擾特性限值和測量方法》的規定要求。 騷擾檢測符合歐盟《EN 55032：2015 多媒體設備的電磁兼容性》的規定要求。 騷擾抗擾度檢測符合《ICE/EN 61000 電磁兼容性》的規定要求。 |
| 靜電放電抗擾度 |
對OVP設備的USB口、HDMI接口、DVI接口、VGA接口、CV接口進行靜電放電抗擾度檢測。 試驗等級4級，接觸放電8KV。 符合《GB/T 17626.2-2006 電磁兼容 試驗和測量技術 靜電放電抗擾度試驗》的規定要求。 符合《ICE/EN 61000-4-2》的規定要求。 |
| 浪涌沖擊抗擾度 |
對OVP設備的電源端口進行浪涌沖擊檢測。 試驗等級4級，測試電壓4KV。 符合《GB/T 17626.5-2008 電磁兼容 試驗和測量技術 浪涌（沖擊）抗擾度試驗》的規定要求。 符合《ICE/EN 61000-4-5》的規定要求。 |
