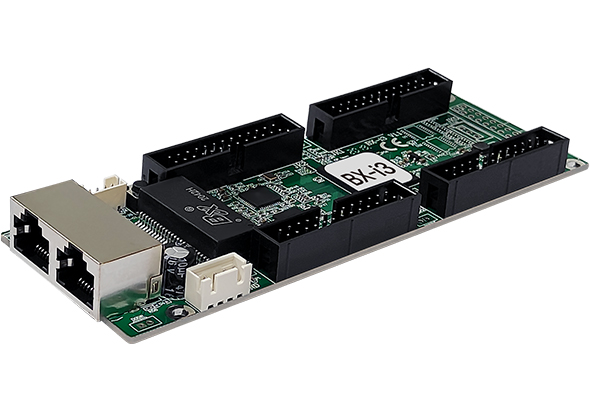

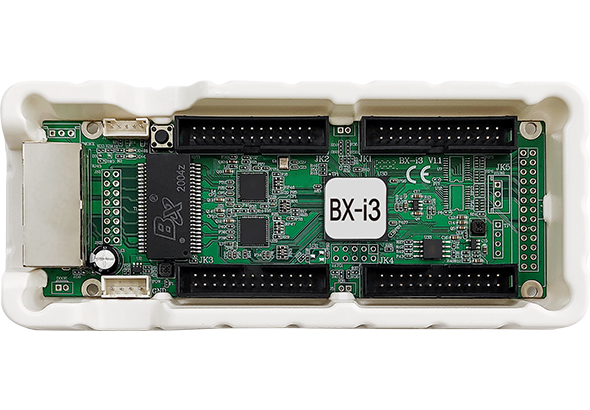

BX-i3接收卡是小尺寸全功能高端接收卡，適用于各種規格的全彩LED顯示屏，支持主流LED屏驅動芯片。板載4組26PIN接口（可擴展到5組），24路RGB數據，刷新率可高達5000Hz。支持千兆網播放模式，支持異步播放器YQ系列產品，配合BX-VS/VSE/VHE/VSM等發送卡呈現最佳顯示效果。
支持64掃以內的任意掃描類型，支持595等串行譯碼掃描；
24路RGB顯示，集成4個標準 26PIN接口；
支持配置文件回讀；
支持網線通訊狀態檢測；
掃一掃，“購”驚喜
BX-i3接收卡是小尺寸全功能高端接收卡，適用于各種規格的全彩LED顯示屏，支持主流LED屏驅動芯片。板載4組26PIN接口（可擴展到5組），24路RGB數據，刷新率可高達5000Hz。支持千兆網播放模式，支持異步播放器YQ系列產品，配合BX-VS/VSE/VHE/VSM等發送卡呈現最佳顯示效果。
支持64掃以內的任意掃描類型，支持595等串行譯碼掃描；
24路RGB顯示，集成4個標準 26PIN接口；
支持配置文件回讀；
支持網線通訊狀態檢測；
訂單熱線：
0512-36912677/88/99結構簡單，安裝便捷；
千兆網接收卡模式、匹配發送卡/發送盒模式、匹配YQ播放器模式；
全彩高刷新技術，更豐富的顯示效果，支持高刷新高灰度顯示效果，產品追求更多技術創新和細節提升；
用戶至上，體驗為王，傻瓜操作即達最佳效果，無需培訓；
支持通用芯片、PWM芯片等主流LED顯示屏驅動芯片；
支持64掃以內的任意掃描類型，支持595等串行譯碼掃描；
24路RGB顯示，集成4個標準 26PIN接口；
支持配置文件回讀；
支持網線通訊狀態檢測；
適用于各種規格的全彩LED顯示屏，產品在滿足未來的多樣化需求方面更具明顯優勢。
| 技術指標 | |
|---|---|
| 產品狀態 | 2020年3月批量下線 |
| 控制點數 | 單卡帶載256×512像素，高度≤1024； 4組26PIN接口，24組RGB數據 |
| 灰度等級 | ≤65536級 |
| 灰度補償 | 每級灰度獨立補償 |
| 通信傳輸 | |
|---|---|
| 發送設備 | 支持所有BX發送卡、Y/YQ播放器和OVP發送設備 |
| 通信距離 | 超五類網線≤140M，六類網線≤170M 光纖線：單模收發器≤20KM，多模收發器≤550M。（利用中繼器無限延長） |
| 傳輸設備 | 支持千兆交換機、千兆光纖收發器和千兆光纖交換機 |
| 模組兼容性 | |
|---|---|
| 適配模組 | 各種規格三基色LED顯示模組 |
| 列驅動IC | 支持74HC595、常規恒流芯片、雙鎖存芯片、PWM芯片等主流LED驅動芯片 |
| 行譯碼IC | 支持行譯碼和無譯碼模組，支持各種行譯碼芯片 |
| 掃描類型 | 支持智能描點，支持靜態至1/64掃描之間的任意掃描類型 |
| 模組空點 | 支持任意空點，適配各種規格模組 |
| RGB信號 | 支持RGB信號線序靈活定義 |
| 重要功能 | |
|---|---|
| 千兆網模式 | 支持電腦千兆網直接控制模式，100萬像素內流暢播放，無需發送卡 |
| 數據走向 | 支持從左到右、從右到左、從上到下、從下到上走線 |
| 數據對開 | 支持數據對開，顯著提高刷新率，也可合理減少接收卡使用數量 |
| 數據組交換 | 支持數據組任意交換，便于接收卡和顯示模組間連接排纜線的合理排序和整齊排布 |
| 異形屏控制 | 支持數據偏移實現異形屏幕控制 支持球形屏、立方體屏、各種不規則異形屏和創意顯示屏 |
| 千兆口交換 | 雙千兆網口不分輸入輸出，任意交換使用 |
| 系統升級和維護 | |
|---|---|
| 配置文件回讀 | 支持回讀接收卡存儲的配置信息，支持回讀接收卡的固件程序版本 |
| 固件在線升級 |
支持底層軟件和FPGA固件在線升級，極大方便了系統開發、維護和功能升級， |
| 電氣參數 | |
|---|---|
| 工作電壓 | 3V～6V； 請嚴格保證BX-i3系列的電源質量 |
| 最大功率 | ≤5W |
| 工作溫度 | -40℃～80℃ |
| 工作濕度 | 10%RH～90%RH |
| 其它信息 | |
|---|---|
| 單卡尺寸 | 136.5mm*47.9mm |
| 單卡重量 | 約100g |
