專業配套智能云LED背包屏。多重工業級品控保障，采用iledbag APP，便捷支持信息集群發布和云管理。集成無線4G，集成GPS。
一屏一卡，小型超薄模塊化設計，超高集成度；

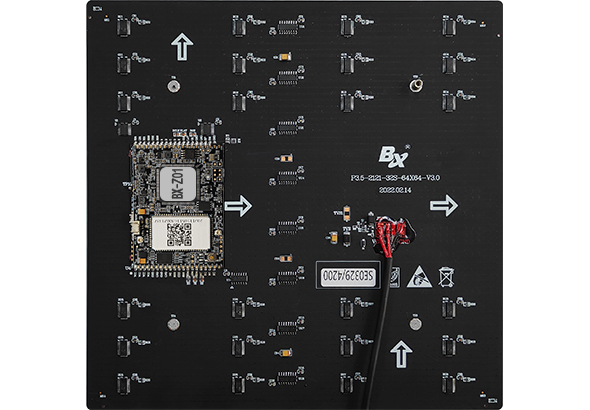

采用郵票孔貼裝在顯示模組背面，適用于超薄顯示屏的工藝要求；
總像素≤16K點：128*128，寬度≤256，支持4組RGB數據信號，存儲容量128MByte；
涂敷UV三防膠，國標雙85防護等級，防塵、防潮、防靜電、防鹽霧；
-40℃～80℃環境溫度，3.5V-5.5V寬電壓，7*24小時不斷電，≤0.3%故障率。
訂單熱線：
0512-36912677/88/99
BX產品傾心打造“多場景 ? 全功能”LED顯示屏項目專用控制器
符合《T/COEMA 103S-2019 異步LED顯示屏播放器通用技術要求》

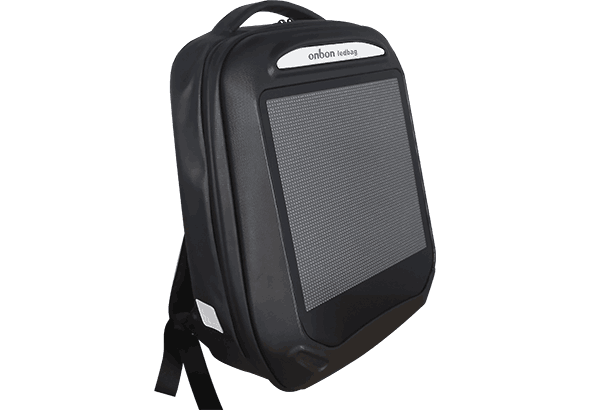

背包屏主要適用于一些特定行業服務人員的工具包或工具箱配置，安裝在背包正面或外賣箱側面，滿足企業的業務宣傳和品牌宣傳，也能滿足一些個性化展示需要。
1. 仰邦科技提供3款控制器產品，來滿足不同背包屏的項目應用

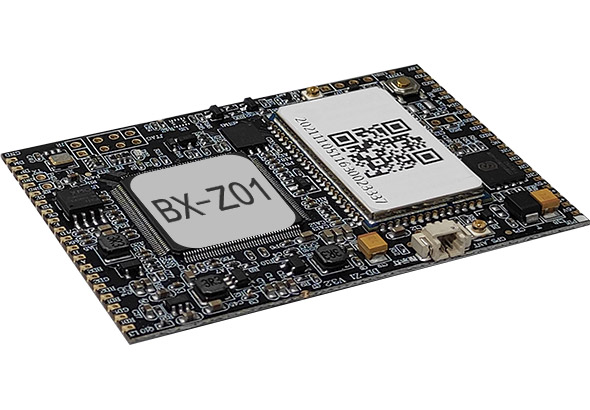

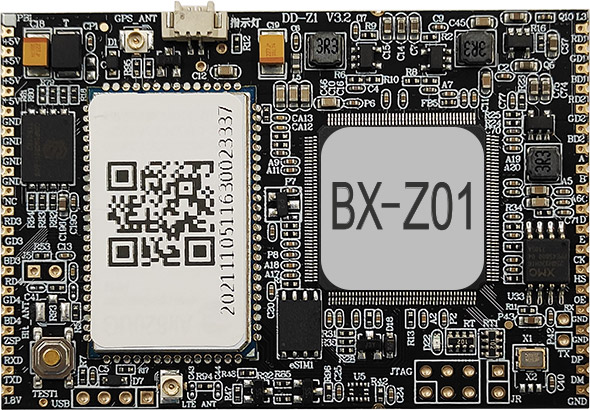

⑴ BX-Z01
專業配套無線4G通訊的智能云LED背包屏，集成4G和GPS模塊。所有背包屏與iLEDCloud /iLEDSys云平臺連接，采用手機APP (iledbag)便捷發送顯示信息。
LED智能云背包屏適用于大型企業或互聯網平臺，既能滿足企業的業務宣傳和品牌宣傳，也能兼顧對服務人員位置和背包屏工作狀態的監督和管理。同時能夠很好地滿足LED智能云背包屏的設備運維、信息發布和信息安全。
具有較強的硬件配置和性能，65536級灰度，支持圖片和gif動畫，畫質表現好。
⑵ BX-C01
專業配套WiFi版LED背包屏，支持U盤上傳信息。一般適合個人使用，采用手機APP (iledbag)便捷發送顯示信息。
與BX-C08A播放器同等硬件配置和性能，65536級灰度，支持圖片和視頻，畫質表現好。
⑶ BX-W01
專業配套WiFi版LED背包屏，支持U盤上傳信息。一般適合個人使用，采用手機APP (iledbag)便捷發送顯示信息。
與BX-C01比較，硬件配置和性能較弱，64級灰度，支持圖片，畫質表現略差，經濟實惠。
2. 仰邦科技提供專業的iledbag App軟件，便捷完成背包屏的節目編輯和信息發布
⑴ iledbag App的節目類型主要包含：文本、圖片、GIF動圖、炫動文字、DIY涂鴉、素材庫、計分板、創意時鐘等。
⑵ iledbag App軟件既能滿足LED智能云背包屏，也能滿足U盤和WiFi通訊的單機版LED背包屏。
3. 性能穩定
⑴ -40℃～80℃環境溫度，3.5V-5.5V寬電壓，7*24小時不斷電，≤0.3%故障率；
⑵ 涂敷UV三防膠，國標雙85防護等級，防塵、防潮、防靜電、防鹽霧；
4. 資質完備
⑴ 產品通過CE測試和認證，獲得CE認證證書；
⑵ 產品的各項技術指標通過第三方機構檢測并出具檢測報告。符合《T/COEMA 103S-2019 異步LED顯示屏播放器通用技術要求》；
⑶ 產品控制軟件通過專業軟件評測中心測試并出具測試報告，獲得相關的軟件著作權。產品各項功能符合《T/COEMA 103S-2019 異步LED顯示屏播放器通用技術要求》；
⑷ 產品通過歐盟ROHS檢測，并出具檢測報告。
BX產品以核心科技承繼了大型LED集群顯示系統和定制開發項目上的優勢地位！
BX產品延續了仰邦科技“激情 創新 定義完美顯示”的產品理念！
| 技術指標 | |
|---|---|
| 產品狀態 | 2022年6月投放市場 |
| 控制點數 | 總像素≤16K點：256*64，寬度≤512，支持4組RGB數據信號 |
| 存儲容量 | 128MByte |
| 節目數量 | 不限 |
| 區域數量 | 僅支持1個區域 |
| 區域類型 |
文本、圖片、GIF動圖、炫動文字、DIY涂鴉、素材庫、計分板、創意時鐘 |
| 邊框顯示 | 區域炫彩邊框 |
| 支持播放媒體 | |
|---|---|
| 視頻格式 | 支持gif動畫 |
| 圖片格式 | 支持bmp, jpg, png, gif等圖片格式 |
| 文本格式 | 支持txt文本 |
| 模組兼容性 | |
|---|---|
| 適配模組 | 各種規格單雙色和全彩LED顯示模組 |
| 列驅動IC | 支持74HC595、常規恒流芯片、雙鎖存芯片等主流LED驅動芯片，不支持PWM芯片 |
| 行譯碼IC | 支持行譯碼和無譯碼模組，支持各種行譯碼芯片 |
| 掃描類型 | 支持智能描點，支持靜態至1/64掃描之間的任意掃描類型 |
| 模組空點 | 支持任意空點，適配各種規格模組 |
| RGB信號 | 支持RGB信號線序靈活定義 |
| 重要功能 | |
|---|---|
| 通訊功能 |
支持互聯網模式。集成無線4G，集成GPS |
| 節目播放控制 | 支持節目順序播放、節目定時播放；支持緊急通知 |
| 亮度調整功能 | 16級亮度調整，支持兩種亮度調整模式：手動調亮和分時段自動調亮 |
| 多屏同步功能 |
支持多個播放器在播放相同節目信息時，保持播放畫面實時同步的功能 |
| 日志記錄功能 |
包含通訊日志和節目播放日志。 每條通訊日志包含發起方、發生時間、相關事件、相關參數及通訊結果。每條節目播放日志包含節目名稱和播放時間。 |
| 加密認證功能 |
支持對播放器設置通訊密碼； 支持SSL/TLS加密協議，保障通訊信息安全。支持數字簽名認證技術，保障素材傳輸正確和安全。 |
| 數據庫連接功能 | 支持連接mySQL、SQL server格式的數據庫，自動獲取數據并顯示 |
| 網絡數據分區功能 | 通過服務器端URL并指定字段，動態獲取JSON文件數據和JSON字段值 |
| 云應用和信息安全 |
支持并提供配套的專業級云平臺發布軟件，通過國家信息安全等級保護三級認證。 支持配套的云平臺微信小程序，支持移動端設備便捷完成信息的編輯和發布，同時保障信息安全。 具備用戶實名認證、多級角色權限管理、節目編輯/審核/發布、顯示屏自適應節目發布等功能； 具備遠程LED顯示屏管理功能、顯示屏狀態監測功能，具備節目發布報表生成、屏幕信息在線監控、應急多級審核機制的信息安全保障功能。 |
| 系統升級和維護 | |
|---|---|
| 平臺升級維護 | iLEDCloud云平臺和iLEDSys平臺支持在線升級 |
| 固件升級功能 |
支持底層軟件和FPGA固件在線升級，極大方便了系統開發、維護和功能升級， 為客戶有效節約成本，降低項目風險 |
| 電氣參數 | |
|---|---|
| 工作電壓 |
5V（3.5V～5.5V寬工作電壓） 符合《T COEMA 103S-2019 異步LED顯示屏播放器通用技術要求》，C級達標 |
| 最大功率 | ≤10W |
|
環境適應性 |
|
|---|---|
| 環境溫度 |
環境溫度-40℃～80℃穩定工作 符合《T COEMA 103S-2019 異步LED顯示屏播放器通用技術要求》，C級達標 |
| 防鹽霧等級 |
滿足海邊500米使用環境要求 符合《T COEMA 103S-2019 異步LED顯示屏播放器通用技術要求》，C級達標 |
|
電磁兼容性 |
|
|---|---|
| 無線電騷擾 |
對控制器的電源端子、網口和串口進行無線電騷擾檢測 符合《GB/T 9254.1-2021 信息技術設備、多媒體設備和接收機電磁兼容第一部分發射要求》定義的騷擾限值 |
| 靜電放電抗擾度 |
對控制器的網口、串口、USB口、傳感器接口、I/O控制接口進行浪涌沖擊檢測 |
| 浪涌沖擊抗擾度 |
對控制器的電源端子和網口進行浪涌沖擊檢測 通過《GB/T 17626.5-2019 電磁兼容試驗和測量技術浪涌（沖擊）抗擾度試驗》試驗等級4級，測試電壓4KV的測試 |
|
品質保障 |
|
|---|---|
| 品質標準 |
7*24小時不斷電，故障率≤0.3% |
| 結構防護 |
精制塑殼托架，滿足絕緣、防腐、防靜電、耐高低溫、阻燃、環保等要求 |
| 表面防護 | 所有元器件表面涂覆UV三防膠，國標雙85防護等級，防塵、防潮、防靜電、防鹽霧 |
| 終端管理和自動控制 | |
|---|---|
| 網絡通訊 | 支持無線互聯網模式 |
| 管理設備 | PC、Android、ios等智能終端設備 |
| 遠程控制 | 系統參數配置、節目播放控制、節目發送更新、亮度自動調整 |
| 管理軟件 |
iledbag 手機APP。基于iLEDCloud /iLEDSys信息發布平臺實現云管理 |
