支持MQTT物聯網協議。多重工業級品控保障，便捷支持信息集群發布和云管理。功能接口豐富，集成度高，適用于項目定制和二次開發。集成無線4G，選配GPS套件。
適用于數據和圖片為主的多場景標識標牌。集成4G，專配無線小屏；
支持GIF動畫、圖片、文本。支持矢量字庫，支持信息動態刷新；
總像素≤24K點：192*128，寬度≤512，板載4組T12+2組T08+2組T75；
存儲容量512MByte；（可存儲2萬張JPG圖片）
標配中文語音播報功能，揚聲器接口直接驅動10W喇叭；
標配獨立GPS接口，支持校時、定位、測速；
標配各種常規傳感器接口和RS485環境傳感器接口、繼電器開關、2位節目選擇接口；
涂敷UV三防膠，國標雙85防護等級，防塵、防潮、防靜電、防鹽霧；
-40℃～80℃環境溫度，3.5V-5.5V寬電壓，7*24小時不斷電，≤0.3%故障率。
訂單熱線：
0512-36912677/88/99
BX-Z播放器傾心打造“定制化 ? 大集群”無線4G小屏幕專用控制器
符合 《T/COEMA 103S-2019 異步LED顯示屏播放器通用技術要求》
1. 聚焦車載傳媒屏和多場景標識標牌等無線4G小屏幕需求，打造超級爆品
⑴ 突出強化了BX控制器在4G無線小屏領域的市場競爭力
⑵ 致力硬軟件和產品工藝上的深度定制配套
⑶ 新增播放日志和開關機日志，充分滿足大集群顯示系統的設備運維和廣告監播功能
⑷ 支持iLedCloud/iLEDSys云平臺和iLedCloud微信小程序，提供更多強大功能和便捷服務，保障信息安全
2. BX-Z系列產品包含：BX-Z01、BX-TAXI、BX-Z001、BX-Z08 /Z08A、BX-Z02A
⑴ BX-Z全系列產品支持文本、圖片和GIF動畫，不支持視頻文件
⑵ Z01 /Z001 /TAXI主要用于背包屏和出租車傳媒屏，帶載指標≤24K點（192*128）
⑶ Z08 /Z08A /Z02A主要用于顯示數據和圖片為主的多場景標識標牌。帶載指標≤24K點（192*128）

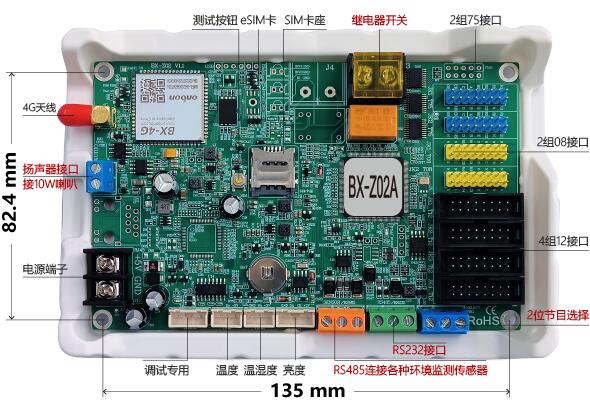

⑷ Z02A板載4組T12+2組T08+2組T75接口，靈活適配各種規格單雙色和全彩LED無線小屏
⑸ Z08A /Z02A板載全功能接口，適配各類環境監測傳感器；支持矢量字庫；支持信息動態刷新
⑹ Z08 /Z08A /Z02A支持中文語音播報功能，滿足項目語音需求。板載音頻輸出接口，支持10W喇叭直接接入
3. 性能穩定
⑴ -40℃～80℃環境溫度，3.5V-5.5V寬電壓，7*24小時不斷電，≤0.3%故障率
⑵ 全系列電路板涂敷UV三防膠，國標雙85防護等級，防塵、防潮、防靜電、防鹽霧
⑶ 裸板播放器全系列采用塑殼托架包裝，阻燃、環保、防靜電、耐高溫，直接上屏
⑷ 通訊穩定不掉線。所有通訊接口和輸入輸出接口嚴格抗靜電和抗浪涌設計
4. 資質完備
⑴ 全系列產品通過CE、CQC測試和認證，獲得CE、CQC認證證書
⑵ 全系列產品的各項技術指標通過第三方機構檢測并出具檢測報告。符合《T COEMA 103S-2019 異步LED顯示屏播放器通用技術要求》
⑶ 全系列控制軟件通過專業軟件評測中心測試并出具測試報告，獲得相關的軟件著作權。產品各項功能符合《T COEMA 103S-2019 異步LED顯示屏播放器通用技術要求》
⑷ 全系列產品通過歐盟ROHS檢測，并出具檢測報告
⑸ iLedCloud信息發布云平臺通過國家信息安全等級保護三級認證，獲得認證證書
5. 信息安全
⑴ 支持日志記錄功能，包含通訊日志和節目播放日志
⑵ 支持節目播放截屏監視功能
⑶ 支持 SSL/TLS 加密協議，保障通訊信息安全。 支持數字簽名認證技術，保障素材傳輸正確和安全
⑷ 支持iLEDCloud/iLEDSys信息發布云平臺（國家等保三級認證），具備嚴格的節目審核管控體系
⑸ 支持iLEDCloud微信小程序，支持移動端設備便捷完成信息的編輯和發布，同時保障信息安全
6. 定制開發
⑴ 提供支持WINDOWS/LINUX/ANDROID/iOS等主要操作系統的二次開發包，包括各種動態庫、通訊協議、測試例程等
⑵ 支持JAVA/C/C++/C#/Delphi等主流編程語言，支持用戶在各種平臺進行二次開發
BX-Z播放器以核心科技承繼了大型LED集群顯示系統和定制開發項目上的優勢地位！
BX-Z播放器延續了仰邦科技“激情 創新 定義完美顯示”和“匠心 品位 恒久”的產品理念！
| 技術指標 | |
|---|---|
| 產品狀態 | 2022年11月投放市場 |
| 控制點數 | 總像素≤24K點：192*128，寬度≤512 |
| 存儲容量 | 512MByte（可存儲2萬張JPG圖片） |
| 節目數量 | 8個 |
| 區域數量 | 支持16個區域。 |
| 區域類型 |
天氣區、圖文區、字幕區、視頻區、農歷區、時間區、模擬表盤、正負計時、傳感器區、動態區 |
| 時鐘顯示 | 農歷、模擬表盤、中英文時鐘、正負計時 (均支持多組顯示) |
| 軟件功能 | 分組集群管理/多節目編輯/多區域顯示/節目自適應/多種語言版本 |
| 支持播放媒體 | |
|---|---|
| 視頻格式 | 支持gif動畫 |
| 圖片格式 | 支持bmp, jpg, png, gif等圖片格式 |
| 文本格式 | 支持txt文本 |
| 模組兼容性 | |
|---|---|
| 適配模組 | 各種規格單雙色和全彩LED顯示模組 |
| 列驅動IC | 支持74HC595、常規恒流芯片、雙鎖存芯片、PWM芯片等主流LED驅動芯片 |
| 行譯碼IC | 支持行譯碼和無譯碼模組，支持各種行譯碼芯片 |
| 掃描類型 | 支持智能描點，支持靜態至1/64掃描之間的任意掃描類型 |
| 模組空點 | 支持任意空點，適配各種規格模組 |
| RGB信號 | 支持RGB信號線序靈活定義 |
| 板載接口 | |
|---|---|
| 顯示輸出接口 | 4組T12+2組T08+2組T75 |
| 通訊接口 | 無線4G+RS232串口 |
| 音頻接口 | 板載10W音頻輸出接口，2芯端子支持10W喇叭直接接入 |
| 傳感器接口 | 支持亮度、溫度、溫濕度傳感器的便捷接入和顯示 支持各類環境監測傳感器的便捷接入 |
| 節目選擇接口 | 標配2位節目選擇接口，支持外部信號控制4個節目切換播放 |
| 遠程開關接口 | 板載繼電器開關，支持遠程開關屏幕電源 |
| 重要功能 | |
|---|---|
| 通訊功能 |
支持MQTT物聯網協議；集成無線4G，選配GPS套件 |
| 網絡自檢 | IP在線配置和群組設置，MAC沖突和IP沖突自動檢測 |
| 節目播放控制 |
支持節目順序播放、節目定時播放 板載2位節目選擇接口，支持外部信號控制4個節目切換播放 |
| 繼電器開關 | 板載繼電器開關，支持軟件命令開關和定時自動開關屏幕 |
| 亮度調整功能 | 16級亮度調整，支持三種亮度調整模式：手動調亮、分時段自動調亮和環境自適應調亮 |
| 常規傳感器 | 標配亮度、溫度、溫濕度傳感器接口；標配獨立GPS接口，支持校時、定位和測速 (Z02A除外) |
| Modbus環境傳感器 |
支持風速、風向、空氣質量、噪聲、大氣壓力、光照、負氧離子等各類環境傳感器 支持氧氣、二氧化碳、二氧化硫等各類氣體傳感器，支持雷達測速、水位、雨量、土壤等各類傳感器 |
| 天氣預報功能 | 支持國內國外天氣預報，國外超過21000個城市，國內支持到所有縣區 |
| 信息動態刷新 | 支持矢量字庫，支持16個動態區域，支持信息實時刷新 |
| 語音播報功能 | 支持中文語音播報，滿足項目語音需求 |
| 多屏同步功能 |
支持多個播放器在播放相同節目信息時，保持播放畫面實時同步的功能 |
| 日志記錄功能 |
包含通訊日志和節目播放日志 每條通訊日志包含發起方、發生時間、相關事件、相關參數及通訊結果。每條節目播放日志包含節目名稱和播放時間 |
| 加密認證功能 | 支持對播放器設置通訊密碼； 支持SSL/TLS加密協議，保障通訊信息安全。支持數字簽名認證技術，保障素材傳輸正確和安全 |
| 二次開發 |
提供支持WINDOWS/LINUX/ANDROID/iOS 等主要操作系統的二次開發包，包括各種動態庫、通訊協議、測試例程等 支持JAVA/C/C++/C#/Delphi等主流編程語言，支持用戶在各種平臺進行二次開發，最大程度滿足用戶的個性化定制 |
| 云應用和信息安全 |
提供配套的專業級云平臺發布軟件和手機App，通過國家信息安全等級保護三級認證 具備用戶實名認證、多級角色權限管理、節目編輯/審核/發布、顯示屏自適應節目發布等功能 具備遠程LED顯示屏管理功能、顯示屏狀態監測功能，具備節目發布報表生成、屏幕信息在線監控、應急多級審核機制的信息安全保障功能 |
| 系統升級和維護 | |
|---|---|
| 平臺升級維護 | iLEDCloud云平臺和iLEDSys平臺支持在線升級 |
| 固件升級功能 |
支持底層軟件在線升級，極大方便了系統開發、維護和功能升級；為客戶有效節約成本，降低項目風險 |
| 電氣參數 | |
|---|---|
| 工作電壓 |
5V（3.5V～5.5V寬工作電壓）； 符合《T/COEMA 103S-2019 異步LED顯示屏播放器通用技術要求》，C級達標 |
| 額定功率 | ≤5W |
|
環境適應性 |
|
|---|---|
| 環境溫度 |
環境溫度-40℃～80℃穩定工作； 符合《T/COEMA 103S-2019 異步LED顯示屏播放器通用技術要求》，C級達標 |
| 防鹽霧等級 |
滿足海邊500米使用環境要求； 符合《T/COEMA 103S-2019 異步LED顯示屏播放器通用技術要求》，C級達標 |
|
電磁兼容性 |
|
|---|---|
| 無線電騷擾 |
對控制器的電源端子、網口和串口進行無線電騷擾檢測 符合《GB/T 9254.1-2021 信息技術設備、多媒體設備和接收機電磁兼容第一部分發射要求》定義的騷擾限值 |
| 靜電放電抗擾度 |
對控制器的網口、串口、USB口、傳感器接口、I/O控制接口進行浪涌沖擊檢測 |
| 浪涌沖擊抗擾度 |
對控制器的電源端子和網口進行浪涌沖擊檢測 通過《GB/T 17626.5-2019 電磁兼容試驗和測量技術浪涌（沖擊）抗擾度試驗》試驗等級4級，測試電壓4KV的測試 |
|
品質保障 |
|
|---|---|
| 品質標準 |
7*24小時不斷電，故障率≤0.3% |
| 結構防護 |
精制塑殼托架，滿足絕緣、防腐、防靜電、耐高低溫、阻燃、環保等要求，直接上屏安裝 |
| 表面防護 | 所有元器件表面涂覆UV三防膠，國標雙85防護等級，防塵、防潮、防靜電、防鹽霧 |
| 終端管理和自動控制 | |
|---|---|
| 網絡通訊 | 支持無線互聯網模式 |
| 管理設備 | PC、Android、ios等智能終端設備 |
| 遠程控制 | 系統參數配置、節目播放控制、節目發送更新、亮度自動調整、定時開關顯示屏 |
| 管理軟件 |
支持云管理：iLEDCloud信息發布云平臺、iLEDCloud微信小程序、 iLEDSys信息發布平臺（企業版/獨立布署） |
