1. 指標與限制
BX-V Rev.C/Rev.E 已可支持 SM16188B 的單色模塊，其功能碼為 205。
其帶載有以下幾個限 制： 1. 最大帶載面積為 128 x 512 (E 版)，128*384（C版） 2. 橫向最大帶 4 個模組 3. 不帶灰度 。
注意：因為，無法顯示灰度，所以，軟件上要顯示的文字最好選擇成白色或者純紅色。
2. 調試步驟
2.1 選擇模組

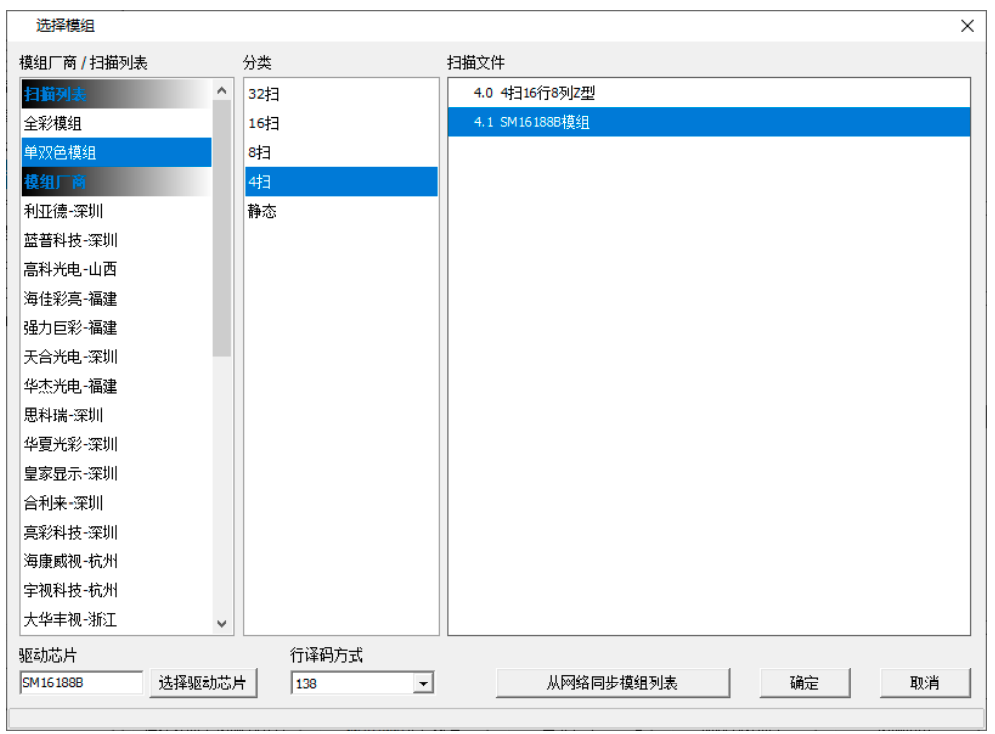

如下圖所示，在軟件里選擇：單雙色模組 -> 4掃 -> SM16188B 模組。
2. 2 模組接線
選擇模組后，確保模組級聯方向為 “ 從左向右”（默認參數已修改）。如下圖所示：
注意：軟件里雖然選擇的是 “從左向右” 的級聯方向，但是模組實際安裝時，還是按正常 方向安裝與接線。
2.3 數據組交換

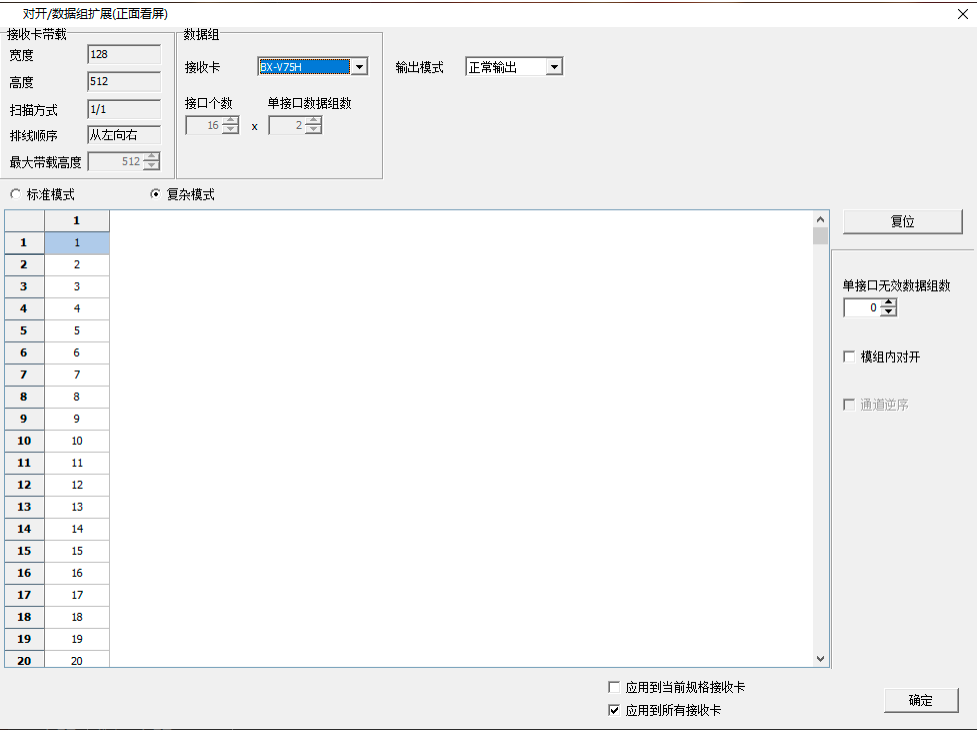

tv 軟件中模組級聯方向為 “從右向右” 時，數據組會自動交換。而 sm16188b 不需要做數據組 交換。因此，接收卡連接中修改接收卡高度后，需要手動將數據組交換按 1->32 的順序修改。
